低成本LED灯带灯条定电流恒流LED驱动器芯片NU504

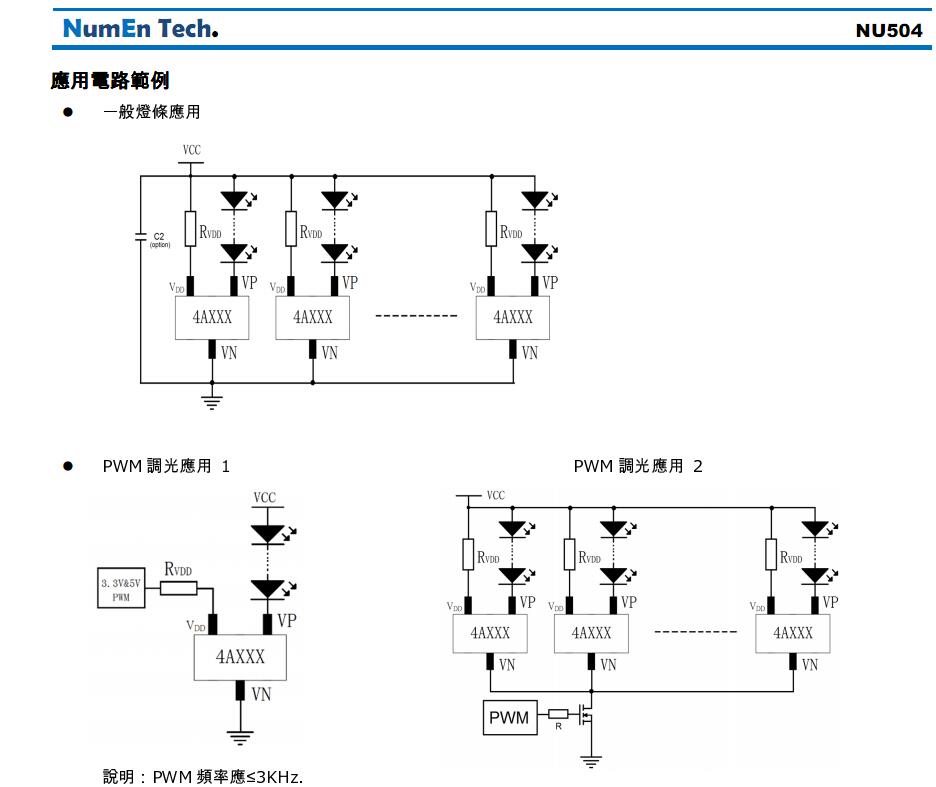

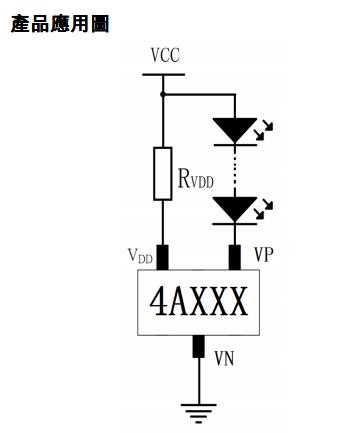

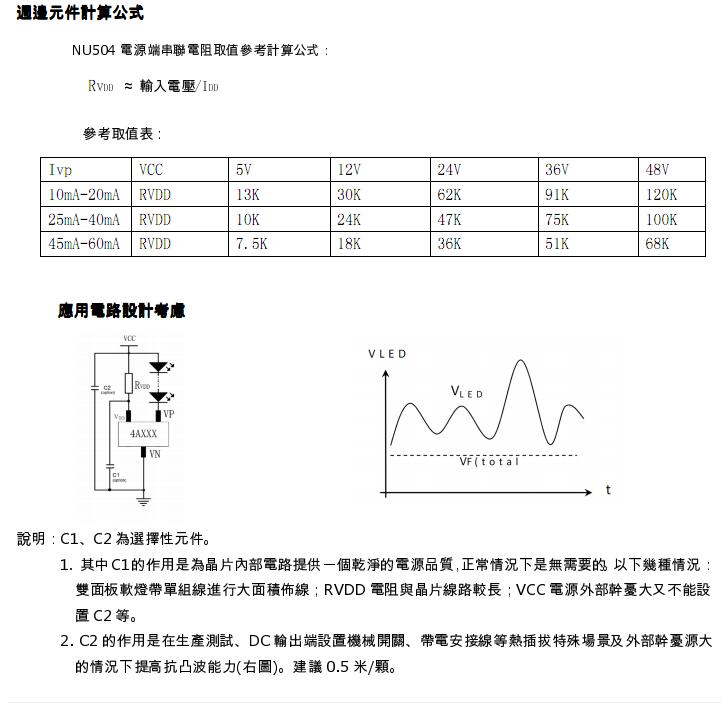

应用电路：

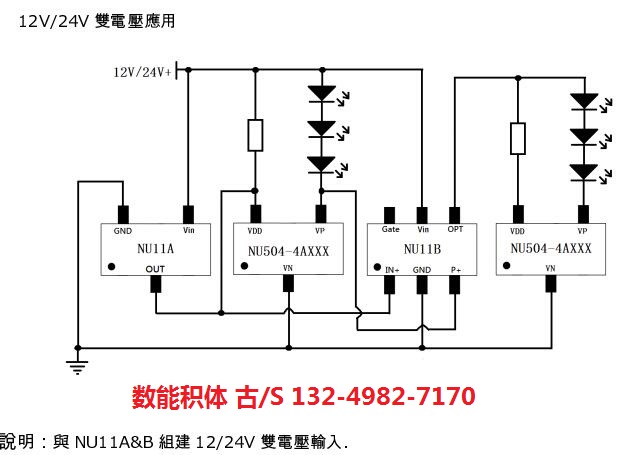

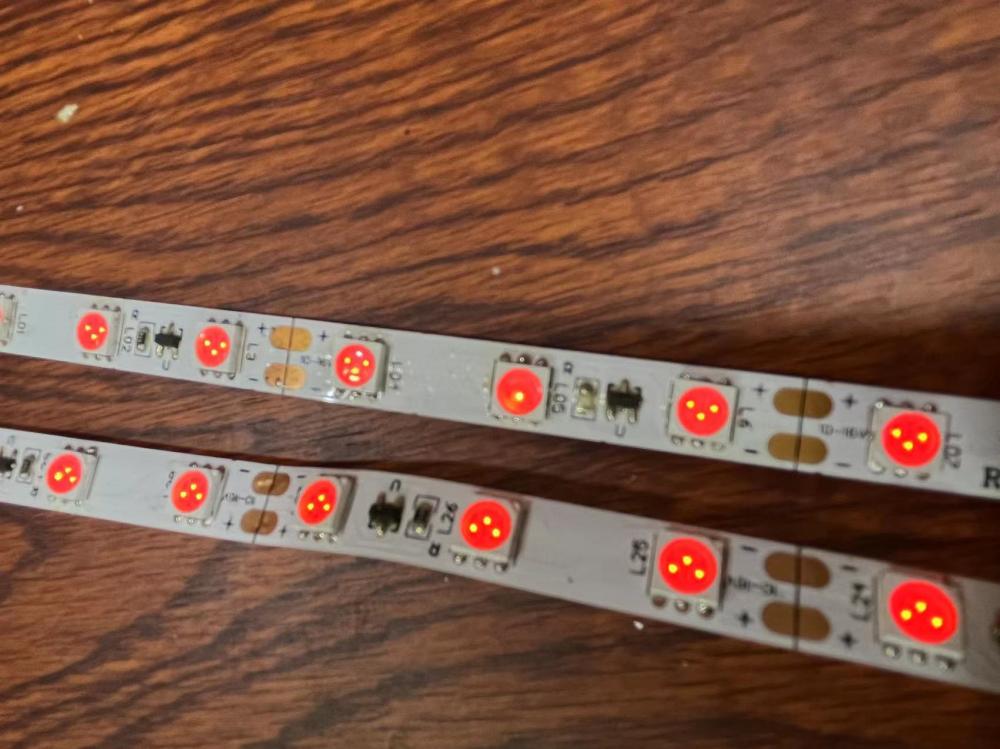

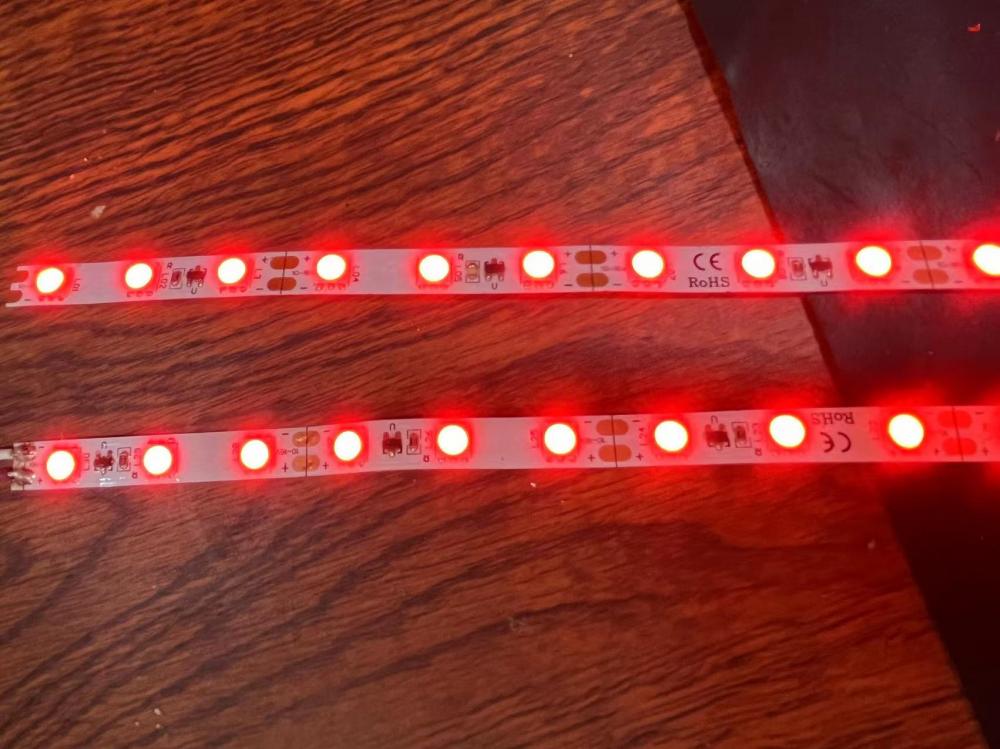

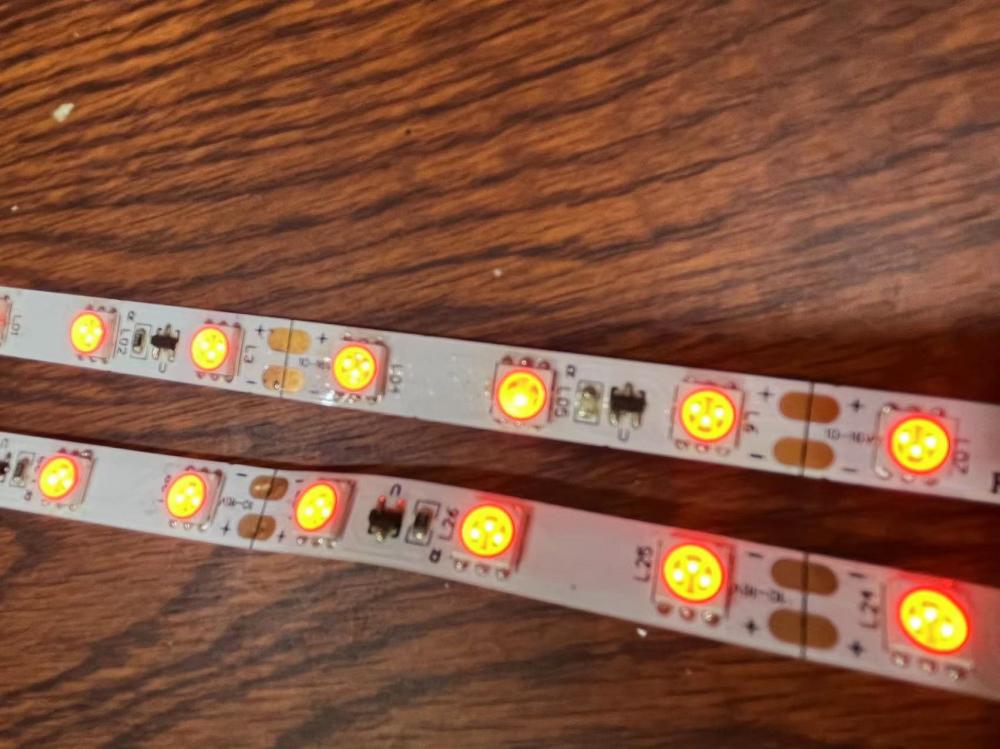

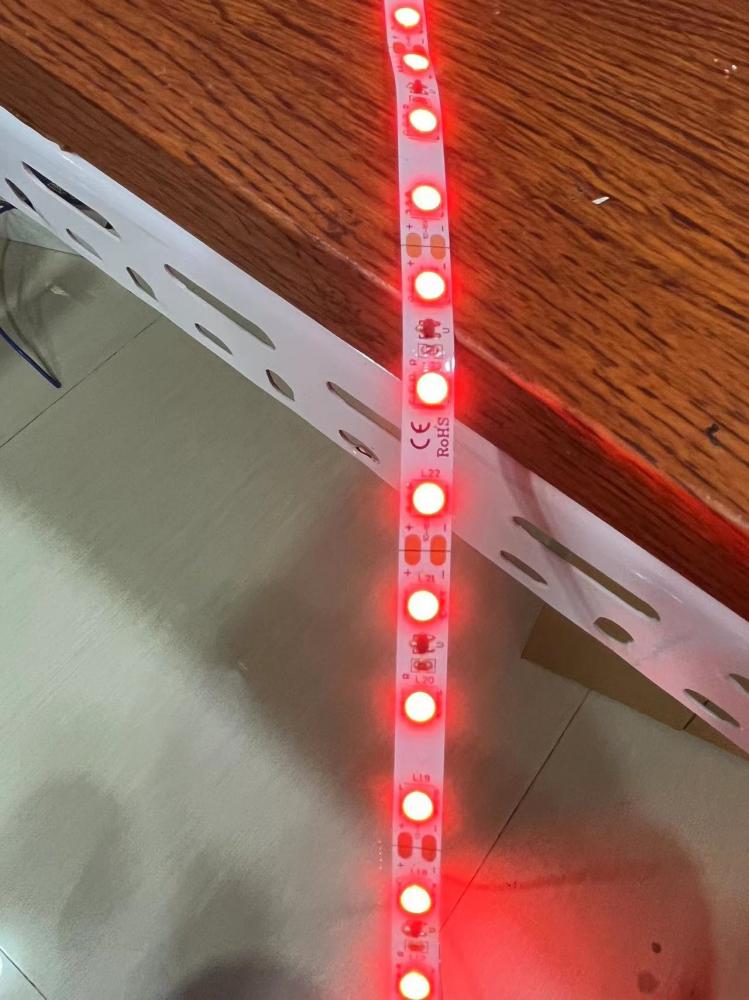

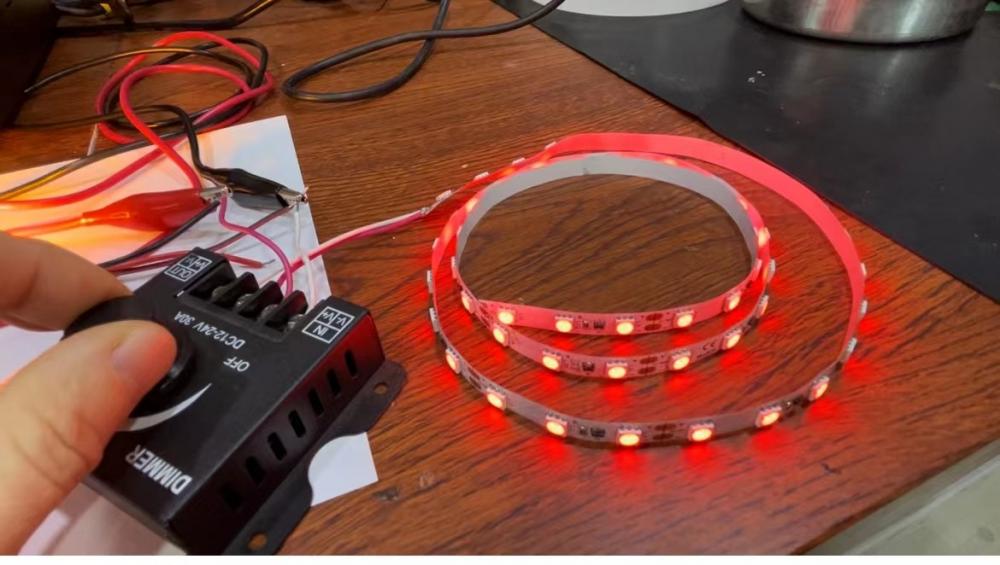

应用产品实物图：

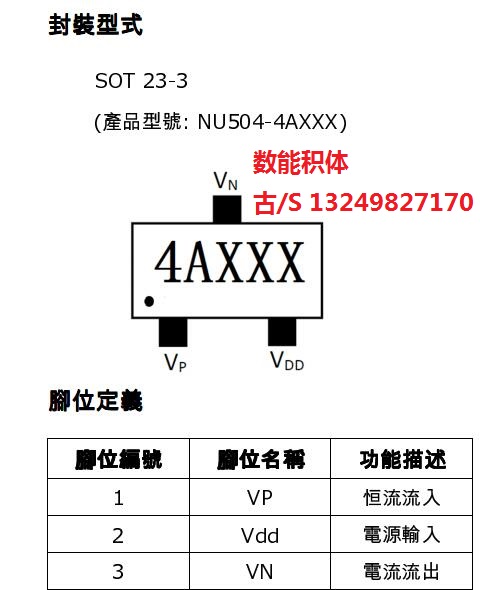

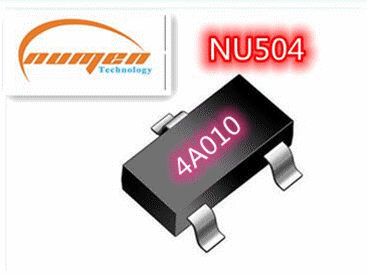

NU504恒流芯片丝印：

低成本简易零外围定电流驱动器芯片NU504:

10~ 60 mA 單通道固定電LED驅動IC NU504 兼容NU501应用


固定電流設計，不需要外加電阻設定電流
10∼60mA 多電流可選
支援PWM調光
使用電源電壓範圍(含負載)≤60V
驅動器容易並聯以增加電流
VP最低電壓0.6V
電流精度±5%
Sot23-3 無鉛環保封裝

產品說明

 NU504 是一簡單小功率的恒電流元件，在各種

LED 照明產品的應用上非常容易使用。其具有絕佳的

負載與電源調變率和極小輸出電流誤差。NU504 能

使 LED 的電流穩定，在大面積的光源上,即使電源及

負載的變動範圍很大時，都能讓 LED 亮度保持均勻一

致，並增長 LED 使用壽命。

除了支援寬廣電源範圍外，NU504 配合數位

PWM 控制線路，可達到更精準的電流控制應用。

產品應用

  一般 LED 照明

  LED 燈條應用

  LED 模組燈

  建築裝飾照明

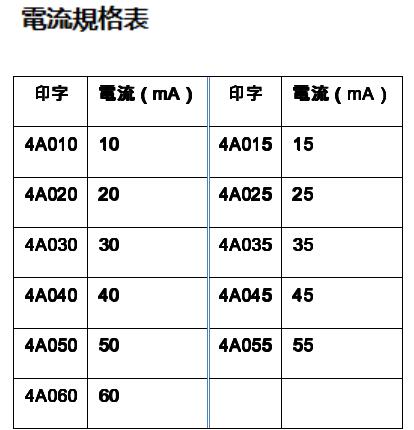

SOT23-3封装多种电流可选：

NU504-4A010 （定电流10MA输出）

NU504-4A015（定电流15MA输出）

NU504-4A020（定电流20MA输出）

NU504-4A025（定电流25MA输出）

NU504-4A030（定电流30MA输出）

NU504-4A035（定电流35MA输出）

NU504-4A040（定电流40MA输出）

NU504-4A045（定电流45MA输出）

NU504-4A050 (定电流50MA输出)

NU504-4A055 （定电流55MA输出）

NU504-4A060 （定电流60MA输出）
