NU502晶片特性

  最大電流 80mA 單通道定電流驅動器

  VDD電源電壓範圍 1.6V ~ 18V，寬廣電源設計，不

需另外提供電源

  輸出電流由外部電阻設定

  低輸出端電壓降 0.6V (80mA)

  快速的電位爬升時間/電位下降時間

  內建 15V  稽納二極體保護

  低輸出電流差異少於  ±4%

  電源及負載調變率少於  ±0.5%/V

  125℃  ~ 160℃晶片溫度保護，電流隨溫度升高而

下降

  工作環境溫度  -40℃  ~ 85℃

  單通道型式可串接使用，提高耐壓範圍

  無鉛環保封裝

產品說明

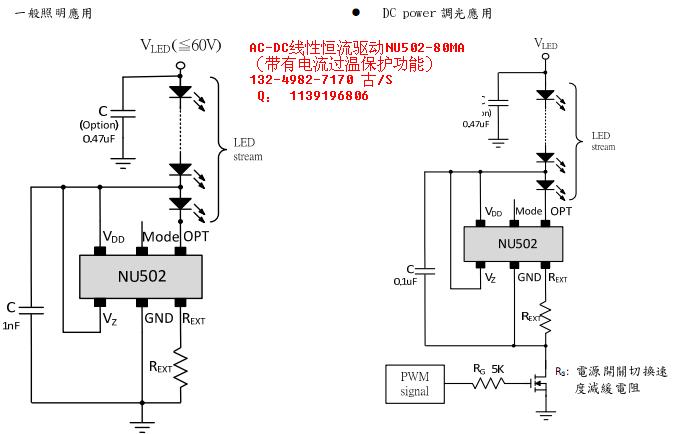

  NU502  是一簡單小/中功率的定電流元件，在各種

LED 照明產品的應用上非常容易使用。其具有絕佳的

負載與電源調變率和極小輸出電流誤差。NU502 系列

能使  LED  的電流非常穩定，在大面積的光源上,即使

電源及負載的變動範圍很大時，都能讓 LED 亮度保持

均勻一致，並增長 LED 使用壽命。

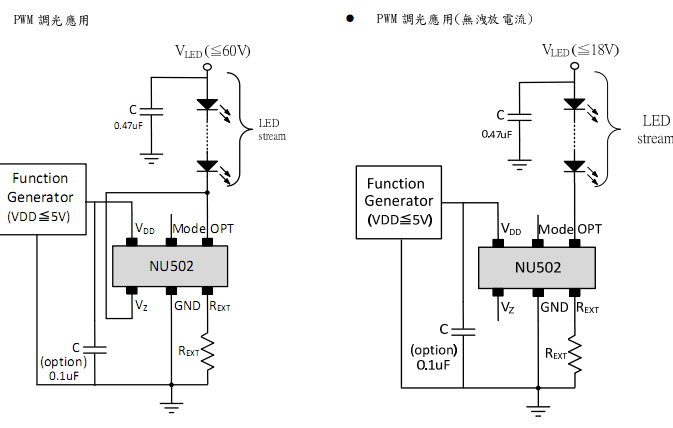

除了支援寬廣電源範圍外，NU502  的 VDD腳可以

充當輸出致能(OE)功能使用，配合數位  PWM  控制線

路，可達到更精準的灰階電流控制應用。

  NU502 提供了一個特殊的串接模式。在高電源電

壓及低 LED 負載電壓應用場合時，能夠使用兩個或兩

個以上的 NU502 以分攤多餘的電壓。此為數能科技獨

特的高電壓的分攤技術。超過負載電壓的多餘電壓能

夠被其它的 NU502 所分攤。非常適合在更寬廣電源電

壓範圍的應用,而此特性是其他廠家的晶片所沒有

的。

  寬廣電源範圍以及超低的電源電流的特性，使得

NU502 可在系統應用迴路中很容易的取得工作電源電

壓。在這種自我供電架構下，即使系統電源電壓遠高

於 NU502 最大的操作電壓，NU502 還是可以以很簡單

的方式穩定的工作，而不需另外提供額外的電源給

NU502。

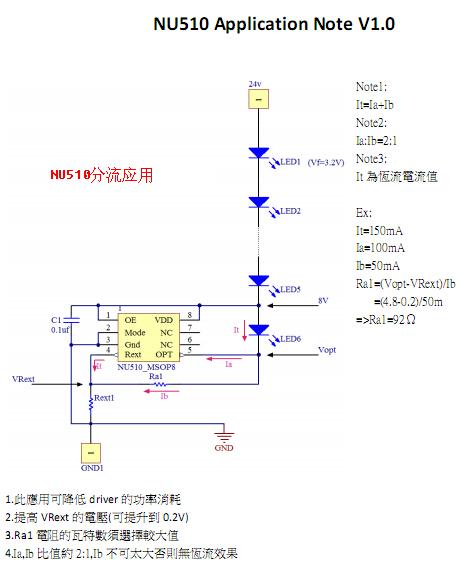

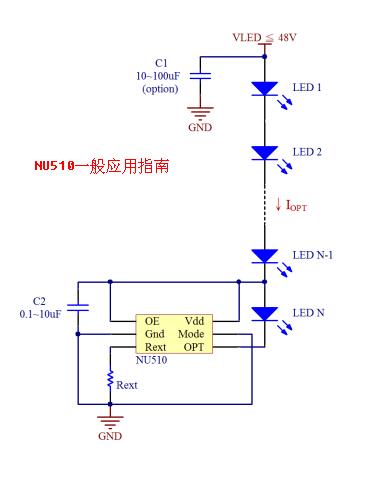

NU510线性恒流IC

·         NU510是一款低差压线性LED恒流驱动芯片，提供单通道恒定输出电流，电流输出范围10～160mA，电流值可以通过外接电阻进行设定，1.6~16V 寬廣電源設計，電源取電容易，單輸出通道，可並聯組合使用。

·         方便驅動中、小功率LED,使用一電阻,可控制輸出的電流值。(電流輸出規格:10~160mA)

·         低通道跨壓，提升系統效率與降低量產成本。

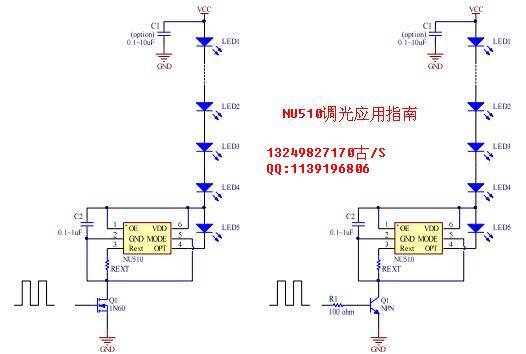

·         支援高速電源 PWM調光應用。

·         支援串接應用，以承受更高電壓波動範圍。

·         內建過熱保護功能。

NU510线性恒流IC的优点:

1:最低启动电压（0.4V）

2：电流精度+-3%。

3：可设定电流/固定电流<150MA

4：特色保护功能160温度电流降低50%。

5：封装成式SOT23-6/SOP8/MSOP8。

6：特点，外部设定漏电保护。

NU510提供SOT23-6封装、SOP-8封装两种形式，用户可以根据实际情况灵活选用，通常60mA 以下采用SOT23-6封装，60-150mA采用SOP-8封装
